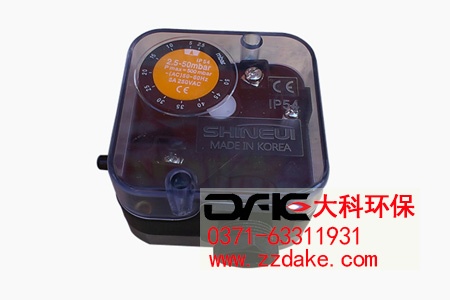

韓國信儀（SHINEUI）壓力開關
網站編輯：admin │ 發表時間：2015-11-03 │
韓國信儀（SHINEUI）壓力開關使用說明書
1.型號：SGPS系列
2.產品適用范圍
-根據用戶用途，提供符合要求的產品
-可用與檢測燃油鍋爐、燃?xì)忮仩t、其他等產品是否動作。
3.產品特征
-單獨檢測燃?xì)庥小o，并以電信號形式發出。
-在允許壓力范圍內，可根據用戶要求定做。
4.產品參數
|
種類 |
隔膜式 |
||||
|
安裝方向 |
垂直 |
||||
|
流體 |
LNG，LPG |
||||
|
電性能 |
5A-250VAC |
||||
|
允許周圍溫度 |
-15~60℃ |
||||
|
允許壓力范圍 |
500mbar |
||||
|
組成材料 |
機身（上部） |
PC（G/F30%） |
|||
|
機身（下部） |
鋁 |
||||
|
貝羅斯 |
硅膠 |
||||
|
彈簧 |
不銹鋼304 |
||||
|
隔膜 |
NBR |
||||
|
最大使用壓力 |
500mbar |
||||
|
型號 |
SGPS 3V |
SGPS 3V |
SGPS 3V |
||
|
壓力設定 |
設定范圍 |
0.4~3.0mbar |
2.5~50mbar |
100~500mbar |
|
|
公差 |
±15% |
||||
|
偏差 |
±15% |
||||
|
末端尺寸 |
Male fast-on 6.3×0.8mm |
||||
|
連接管尺寸 |
PF 1/4‘’ |
||||

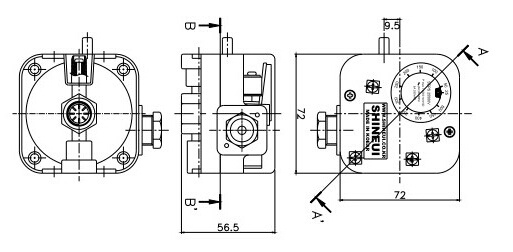

5.產品外形尺寸

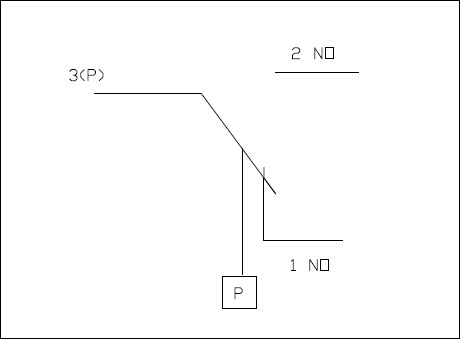

6.電氣連接圖
7.韓國韓國信儀（SHINEUI）壓力開關常用型號
SGPS 3V (0.4~3mbar)
SGPS 10V (2~10mbar)
SGPS 50V (2.5~50mbar)
SGPS 150V (30~150mbar)
SGPS 500V (100~500mbar)
SGPS * V (*~*mbar)
