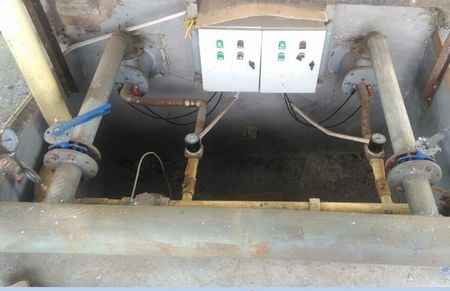

圖為熱鍍鋅流水線中鋅鍋配套天然氣燃燒系統現場

1.鋅鍋基本參數

  鋅鍋尺寸：4000*1700*1000mm

  加熱物料：鋅錠

  鋅鍋容重：45T

  鋅液工作溫度：450℃

  燃?xì)忸愋停禾烊粴?/span>

2.配置說明

  燃燒設備：450kw天然氣高速燒嘴

  燒嘴數量：2臺

  燒嘴布局方式：同側布局（建議對角交叉布局，因此現場條件有限采用同側布局方式）

  燃?xì)馐褂脡毫Γ?/span>5-8kpa

  助燃系統：高壓離心風機1臺

  火焰檢測方式：離子針檢測

  控溫方式：自動控溫

3.系統簡介

  本燃燒系統采用自動點火，熄火保護，自動控溫方式，降低對工人操作技術的要求，安全可靠、經濟實惠。

  燒嘴、點火裝置、電磁閥、火焰檢測器、手動閥門、比例閥、執行器共同組成燃燒系統，系統運行過程為：點火前人工吹掃爐膛→點火器上電→電磁閥打開→燃?xì)鈬姵霾Ⅻc(diǎn)燃→火焰檢測器發現火焰→電磁閥繼續打開→火焰正常燃燒→PID智能儀表調溫。

  本系統采用連續比例調節燃燒，執行器控制風量大小，通過比例閥調節燃?xì)獯笮。_(dá)到空燃比例燃燒。每個燒嘴上設置燃?xì)怆姶砰y，每個燒嘴配有獨立點火器，具有自動點火，及火焰檢測，熄火報警功能。

  采用的燒嘴屬于低壓高速燒嘴，自帶雙電極（點火電極與檢測電極），燒嘴內部設置穩焰盤，有效避免因天然氣燃料自身原因?qū)е碌囊酌摶鸺半x焰問題，調節比可達1:10，高溫?zé)煔饷棵脒_(dá)100米，對流傳熱有效提高爐膛熱利用率。

  自動點火裝置由燒嘴控制器及點火電極組成，點火電極對點火柱或是燒嘴內壁通過高壓放電產生電弧以點燃燃?xì)猓瑹炜刂破髯陨砼渲命c(diǎn)火變壓器。

  熄火保護是由火焰檢測器和電磁閥共同完成，火焰檢測采用離子棒檢測，利用火焰的導電性，一旦火焰存在，電磁閥接通，信號產生，經燒嘴控制器放大信號，并輸出是否火焰存在。斷電及其他緊急情況下電磁閥出于關閉狀態，安全性高。
