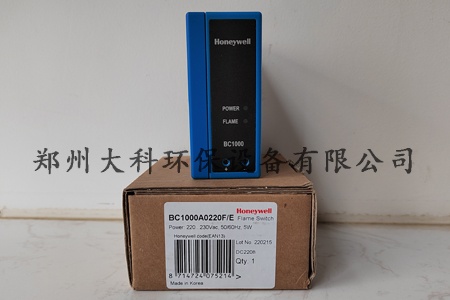

霍尼韋爾honeywell火焰信號放大器BC1000A0220F/E

BC1000燃燒控制器功能介紹

BC1000適用于商用和工業燃燒裝置上，作為燃燒器的火焰檢測開關。具備簡易的火焰開關功能，可以指示火焰的有或無；同時可以提供系統的安全啟動檢查和火焰檢測功能。內置的安全啟動檢查電路在啟動的同時可以檢測火焰探測器使用正常工作。如果此時顯示火焰存在，它不會接通安全繼電器，起到安全保護作用。BC1000可以連接離子針或是UV紫外線探頭。

一、BC1000燃燒控制器產品特點

1.結構緊湊，采用插入底座的方式，安裝方便。

2.可以直接安裝面板，也可以嵌入安裝卡槽

3.當系統處于安全啟動檢測程序時，發現異常火焰情況存在時，控制器將中斷點火

4.面板有三個LED指示燈，分別指示三個運行狀態：電源、火焰和安全啟動檢測

5.通過測量孔可以測量火焰強度

二、BC1000燃燒控制器規格

1.霍尼韋爾honeywell火焰信號放大器BC1000A0220F/E適用整流火焰離子針 單刀雙擲開關輸出

2.霍尼韋爾honeywell火焰信號放大器BC1000A0220U/E適用火焰檢測器紫外線探頭C7027A C7035A單刀雙擲開關輸出

三、BC1000燃燒控制器的安裝與接線

1.環境溫度要求-20-60℃

2.為了避免瞬間電擊導致設備的損壞，在安裝前務必斷開主電源。在完成所有的接線及相應的檢測后在將BC1000進行通電。

3.不能過負荷帶電工作

4.高壓包的導線要和紫外線探頭導線分開布設

5.高壓包的接線應良好

6.高壓包的地線應接在燃燒設備上。

四、BC1000火焰放大器故障說明

常用功能火焰放大功能

當有火焰信號時，內置繼電器2K1閉合

當無火焰信號時，內置繼電器2K1斷開

五、如何安裝紫外線火焰探頭

判斷火焰探頭安裝位置是否正確，需要測量火焰電壓，通過將+和-端分別接到端子9和端子10上來測量火焰電壓，推薦火焰電壓大于2VDC，但不高于5.5VDC，具體操作可以咨詢大科技術人員。

BC1000控制器運行時序表參考說明書部分。
