對于需要控制爐內氣氛的熱處理爐，常選用間接加熱方法，即燃燒產物與被加熱工件相隔離。燃氣輻射管就是其中的一種。

一、燃氣輻射管的工作原理

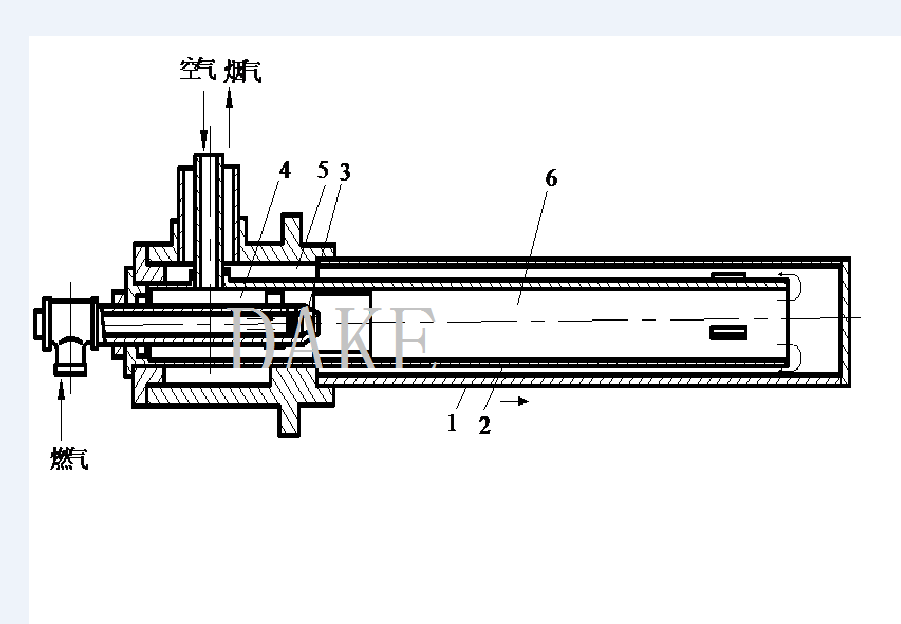

燃氣輻射管主要由管體、燒嘴和廢熱回收裝置所組成，其工作原理如DAKE圖1所示，在耐熱鋼或耐熱陶瓷材料制成的輻射管中，使燃氣完全燃燒，以加熱管子，利用被加熱的管子所放出的輻射熱來加熱爐子以及爐內待處理的工件或材料。所以也把輻射管稱為內燃式管狀加熱器，輻射管是以輻射傳熱為主。

DAKE圖1

二、輻射管燒嘴特點

（1）由于燃燒廢氣不引入爐內，因此，爐內氣氛便于控制和調節。

（2）爐內溫度分布可根據輻射管的配置情況予以控制，并達到均勻加熱。

（3）由于加熱、冷卻迅速、調節幅度大，可實現較復雜的溫度控制和加熱程序化。

（4）根據爐子的形式和用途，可任意選用輻射管的形式（如直管型、套管型、U型等）。

（5）便于安裝廢熱回收裝置，以提高熱效率。

三、輻射管燒嘴分類

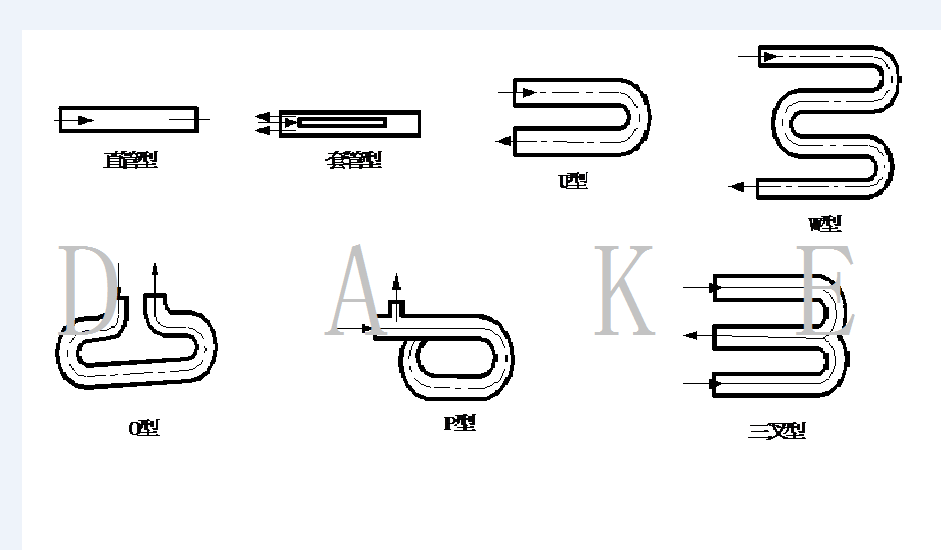

燃氣輻射管有直管型、套管型、U型、W型、O型、P型、三叉型、如DAKE圖2所示。

DAKE圖2

（1）直管型輻射管

其結構簡單，在直管的一端裝燒嘴。使燃氣在管內燃燒、燃燒廢氣由管子的另一端排出。這種形式的管子表面溫度分布差、熱效率低。當悶爐或停爐時，因自然通風而引起熱量損失。在高溫應用時，可使用陶瓷材料輻射管。若兩根直管型輻射管成對使用，一根管子出口安裝廢熱回收裝置，可為另一根輻射管預熱燃燒所需的空氣。這樣既能改善輻射管表面溫度分布，又能提高熱效率。但是，安裝拆卸極不方便。

（2）套管型輻射管

具有由內管和外管制成的套管式結構，管子表面溫度分布均勻，熱效率高，拆裝方便，因采用廢氣再循環的套管型輻射管、其管子表面溫度分布更趨均勻，內管熱應力降低，廢氣溫度降低，熱效率提高。由于內管溫度比外管高出約100°C，所以，內管材料的耐久性要求更高，提高了制作費用。

（3）U型輻射管

相當于加長的直管型輻射管，在中間彎曲而成。燒嘴和廢熱回收裝置可以安裝在同一側、這種形式的輻射管表面溫度分布尚均勻、熱效率較高，也廣為選用。

（4）W型、O型、P型輻射管

W型輻射管的熱效率要比U型高，但是，輻射管表面溫度分布和使用壽命不及U型。P型輻射管是一種廢氣再循環形式。由于結構復雜、制作困難，實際使用少。O型輻射管制造復雜、造價高、管子表面溫度分布不均，使用壽命不及U型，實際應用亦不多。

實際上，帶廢熱回收裝置的套管型輻射管、帶廢熱再循環的套管型輻射管、帶廢熱回收裝置的U型輻射管等，應用廣泛。
